Описание ПК-02. Прибор контроля. Полисервис

Назначение изделия

Прибор предназначен для настройки и оперативного контроля состояния ИПДЛ при пуско-наладочных работах и техническом обслуживании, а также для настройки ИКС-1, ИКС-3 и других активных ИК извещателей производства НПФ “Полисервис”.

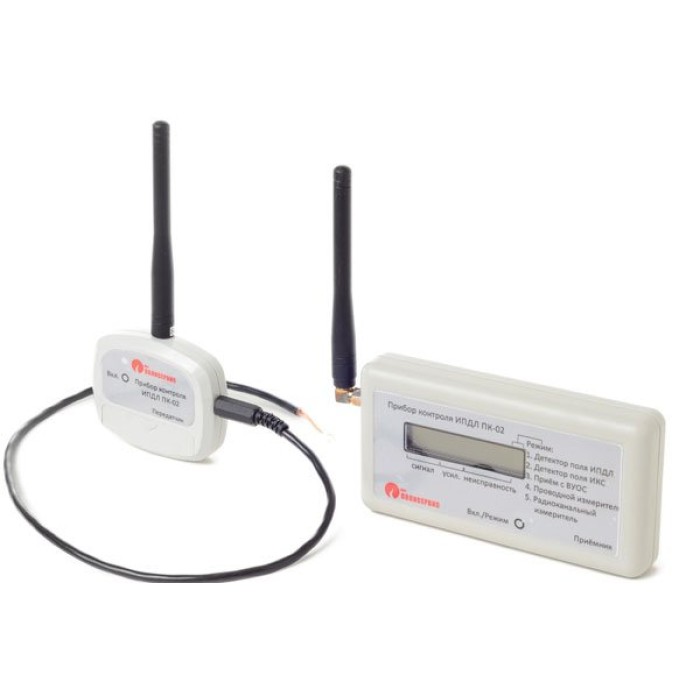

Прибор состоит из блока приемника, предназначенного для обработки и отображения информации и блока передатчика, используемого в режиме “Радиоканальный измеритель”.

Особенности

Режимы работы прибора:

Детектор поля - предназначен для определения направления оптической оси излучателя при настройке ИПДЛ-Д-II/4р, ИКС и других активных ИК извещателей. Перемещая ПК-02 в плоскости перед излучателем по максимальному уровняю сигнала найти положение оптической оси.

Проводной измеритель - предназначен для измерения уровня сигнала на приемнике ИПДЛ-Д-II/4р. ПК-02 подключается к сервисному выходу приемника ИПДЛ с помощью провода. Юстируя блоки извещателя добиться максимального уровня сигнала.

Радиоканальный измеритель - предназначен для дистанционного измерения уровня сигнала на приемнике ИПДЛ-Д-II/4р. Передатчик ПК-02 подключается к сервисному выходу приемника ИПДЛ с помощью провода. Уровень принимаемого сигнала будет передаваться по радиоканалу и отображаться на дисплее ПК-02. Таким образом ПК-02 позволяет юстируя излучатель тут же видеть изменение уровня сигнала на приемнике.

Прием с ВУОС - предназначен для считывания рабочих параметров ИПДЛ через ВУОС. Связь прибора с ВУОС осуществляется посредством оптического канала: светодиодный излучатель ВУОС – фотоприемник прибора. ИПДЛ генерирует контрольный сигнал о своем состоянии в канал связи с ВУОС. Прибор позволяет пользоваться функцией “Память последнего срабатывания”. Параметры состояния ИПДЛ, содержащиеся в контрольном сигнале, принимаются прибором, обрабатываются и отображаются на дисплее:
- загрязнение оптики 50%;
- загрязнение оптики 90%;
- нет сигнала на приемнике;
- тревога.
