Описание 3МТГ 60 ~Пуласт~ (120311-00055). Муфта. ССД (Связьстройдеталь)

Назначение изделия

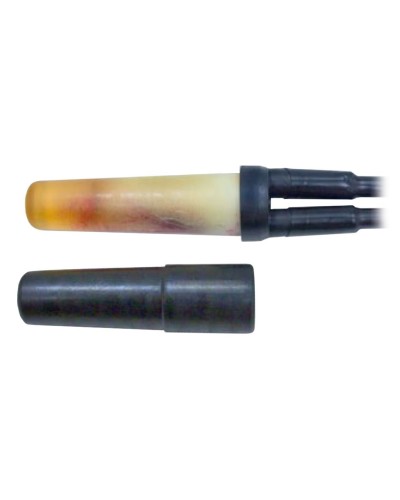

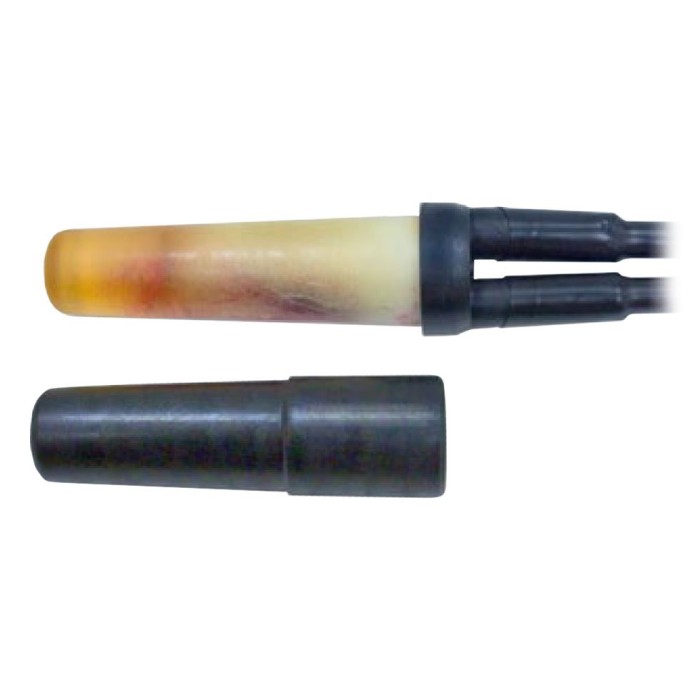

Тупиковая муфта, укомплектованная монтажными материалами и герметиком «Пуласт» для заливки сростка.

Используется в кабельной канализации, в котлованах и на открытом воздухе.

При монтаже заполняется саморасширяющимся двухкомпонентным герметиком «Пуласт», который в процессе эксплуатации кабеля при необходимости проведения аварийно-восстановительных работ может быть удалён со смонтированного сердечника.

По способу монтажа является разветвительной муфтой с вводом трёх бронированных кабелей. Основного, 20 пар, и двух ответвляющихся, по 10 пар.

Предназначена для монтажа бронированных кабелей типа ТП, как с гидрофобным заполнением (ТППэпЗБбШп), так и без заполнения (ТППэпБбШп, ТППэпБ).

При монтаже бронированных кабелей муфта укладывается в котлован. Для защиты от механических воздействий в котловане муфту защищают путём обмотки её влагоотверждаемым бинтом «Армопласт». В комплект муфты «Армопласт» не входит и закупается дополнительно, не менее пяти комплектов на муфту.

Комплект муфты может использоваться и на кабелях ТППэпЗ и ТПппЗП в колодцах, где нет возможности разместить разветвительную проходную муфту с заливкой сростка (МВССК или МГРг).

Комплект муфты обеспечивает сращивание 30 пар жил и соединение экранов трёх кабелей.

После сращивания жил муфта заливается герметиком «Пуласт». Корпус муфты и вводы кабелей герметизируются отрезками трубок ТУТ с подклеивающим слоем.

При монтаже муфты в котловане или в колодце около муфты оставляется запас кабелей, позволяющий извлекать муфту из котлована или колодца и монтировать её на поверхности земли, используя палатки и монтажные приспособления, как при первоначальном монтаже, так и при выполнении аварийно-восстановительных работ в процессе эксплуатации кабелей.
