Описание ТСН-028. Передача информации с использованием волоконно-оптических линий связи для охраны различных объектов. OSNOVO

Описание решения

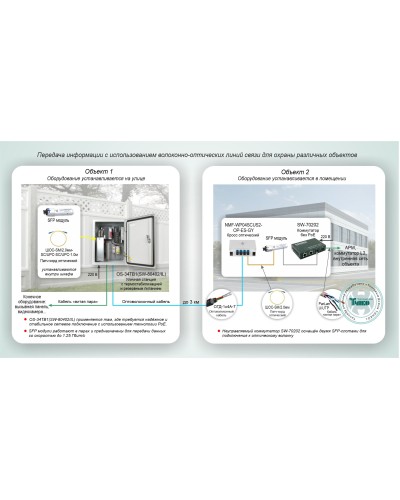

Типовое решение основано на построении системы передачи информации с использованием волоконно-оптических линий связи для охраны различных объектов. Система реализована на базе оборудования торговой марки "OSNOVO" и оптоволоконного кабеля производства Еврокабель-1.

Назначение
Система передачи информации с использованием волоконно-оптических линий связи предназначена для обеспечения безопасности объектов и оперативного обмена данными между различными устройствами и системами.

В решении использованы:

- SFP модули: SFP-S1LC12-G-1310-1550, SFP-S1LC12-G-1550- 1310 работают в паре и предназначены для передачи данных со скоростью до 1.25 Гбит/с по оптоволоконному кабелю на расстояние до 3 км, а также для подключения сетевых устройств с SFP слотами, в данном решении – коммутаторов OS-34TB1(SW-80402/IL) и SW-70202.
- Оптический кросс NMF-WP04SCUS2-OP-ES-GY нужен для подключения и соединения оптоволоконных кабелей. Благодаря простой конструкции оптический кросс облегчает установку и обслуживание оптических сетей.
- В данной системе волоконно-оптический кабель ОГД-1х4А-7 используется для передачи информации в системах безопасности, например, для видеонаблюдения, IP домофонии, контроля доступа и пожарной сигнализации.

Решение дает возможность устанавливать систему на объектах различного масштаба, назначения и конфигурации.
